馬力機電工程師教您如何快速進行安裝真空泵活塞氣缸皮碗。活塞是氣缸中的受壓力零件。為防止活塞左右兩腔相互竄氣，設有活塞密封圈。活塞上的耐磨環可提高氣缸的導向性，減少活塞密封圈的磨耗，減少摩擦阻力。耐磨環長使用聚氨酯、聚四氟乙烯、夾布合成樹脂等材料。活塞的寬度由密封圈尺寸和必要的滑動部分長度來決定。滑動部分太短，易引起早期磨損和卡死。活塞的材質常用鋁合金和鑄鐵，小型缸的活塞有黃銅制成的。

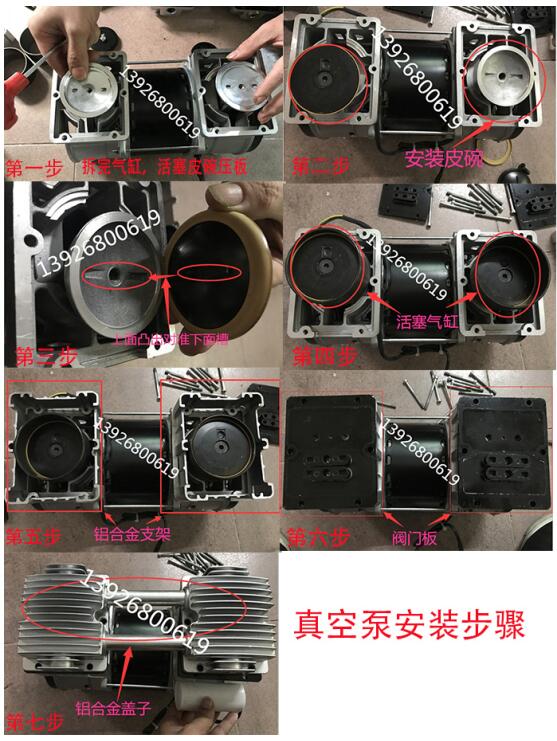

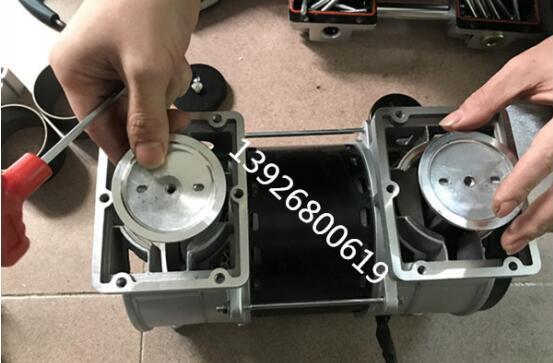

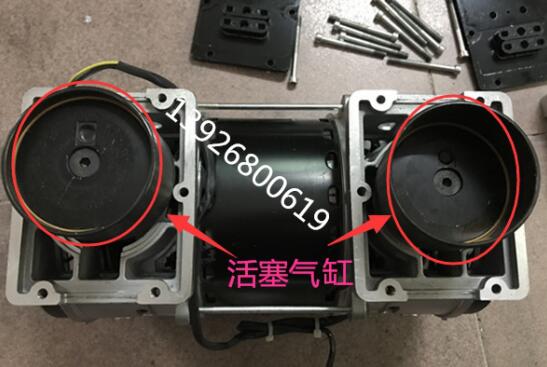

第一步驟：活塞皮碗安裝前 (拆完氣缸，活塞皮碗壓板) 示意圖

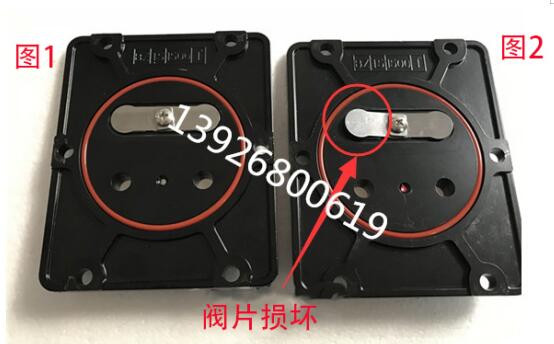

備注：碗皮損壞導致沒有吸力漏氣，真空度下降

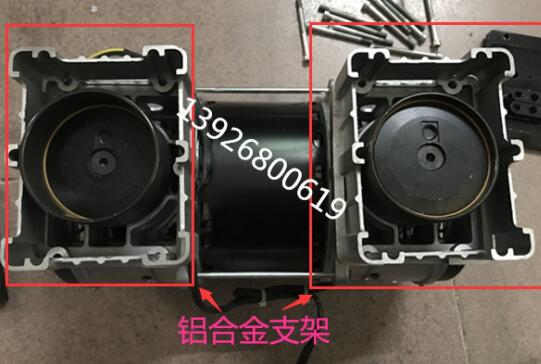

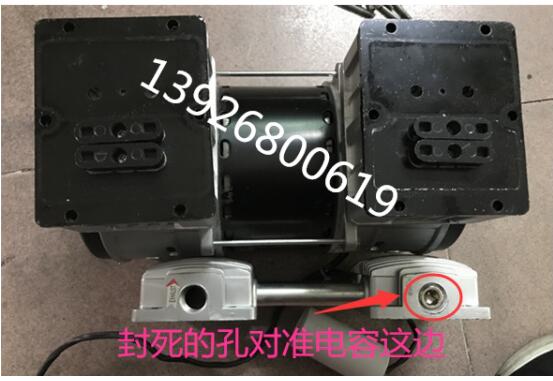

第四步驟：安裝鋁合金支架

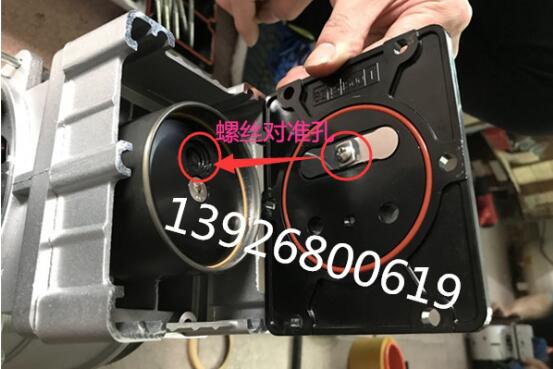

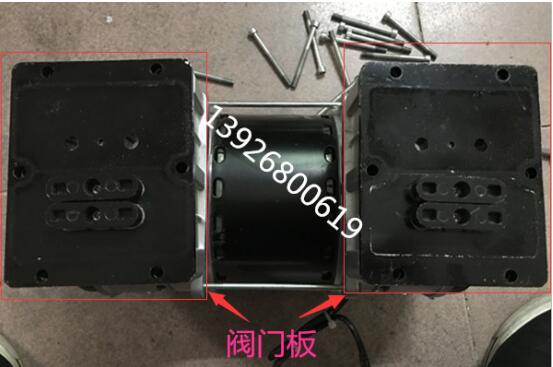

第五步驟：裝上閥門板

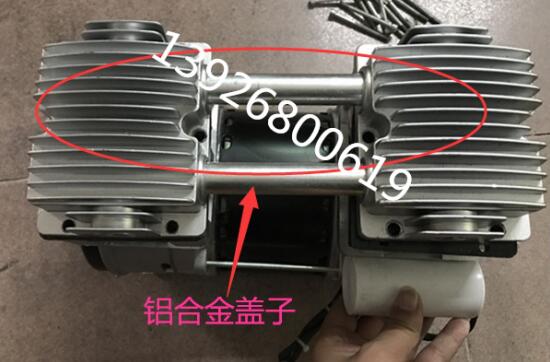

第六步驟：裝上鋁合金蓋子

附：有關氣缸皮碗 氣缸皮碗的介紹
 1.引導活塞在缸內進行直線往復運動的圓筒形金屬機件。
 2.空氣在發動機氣缸中通過膨脹將熱能轉化為機械能；氣體在壓縮機氣缸中接受活塞壓縮而提高壓力。渦輪機、旋轉活塞式發動機等的殼體通常也稱“氣缸”。氣缸的應用領域：印刷（張力控制）、半導體（點焊機、芯片研磨）、自動化控制、機器人等等。
二、氣缸種類：
 ①單作用氣缸：僅一端有活塞桿，從活塞一側供氣聚能產生氣壓，氣壓推動活塞產生推力伸出，靠彈簧或自重返回。
 ②雙作用氣缸：從活塞兩側交替供氣，在一個或兩個方向輸出力。
 ③膜片式氣缸：用膜片代替活塞，只在一個方向輸出力，用彈簧復位。它的密封性能好，但行程短。
 ④沖擊氣缸：這是一種新型元件。它把壓縮氣體的壓力能轉換為活塞高速（10～20米/秒）運動的動能，借以做功。
 ⑤無桿氣缸：沒有活塞桿的氣缸的總稱。有磁性氣缸，纜索氣缸兩大類。 做往復擺動的氣缸稱擺動氣缸，由葉片將內腔分隔為二，向兩腔交替供氣，輸出軸做擺動運動，擺動角小于280°。此外，還有回轉氣缸、氣液阻尼缸和步進氣缸等。
三、氣缸結構：
 1.氣缸是由缸筒、端蓋、活塞、活塞桿和密封件等組成。
 2.端蓋 端蓋上設有進排氣通口，有的還在端蓋內設有緩沖機構。桿側端蓋上設有密封圈和防塵圈，以防止從活塞桿處向外漏氣和防止外部灰塵混入缸內。桿側端蓋上設有導向套，以提高氣缸的導向精度，承受活塞桿上少量的橫向負載，減小活塞桿伸出時的下彎量，延長氣缸使用壽命。導向套通常使用燒結含油合金、前傾銅鑄件。端蓋過去常用可鍛鑄鐵，為減輕重量并防銹，常使用鋁合金壓鑄，微型缸有使用黃銅材料的。
 3.活塞 活塞是氣缸中的受壓力零件。為防止活塞左右兩腔相互竄氣，設有活塞密封圈。活塞上的耐磨環可提高氣缸的導向性，減少活塞密封圈的磨耗，減少摩擦阻力。耐磨環長使用聚氨酯、聚四氟乙烯、夾布合成樹脂等材料。活塞的寬度由密封圈尺寸和必要的滑動部分長度來決定。滑動部分太短，易引起早期磨損和卡死。活塞的材質常用鋁合金和鑄鐵，小型缸的活塞有黃銅制成的。
 4.活塞桿 活塞桿是氣缸中最重要的受力零件。通常使用高碳鋼、表面經鍍硬鉻處理、或使用不銹鋼、以防腐蝕，并提高密封圈的耐磨性。
 5.密封圈 回轉或往復運動處的部件密封稱為動密封，靜止件部分的密封稱為靜密封。缸筒與端蓋的連接方法主要有以下幾種： 整體型、鉚接型、螺紋聯接型、法蘭型、拉桿型。
 6.氣缸工作時要靠壓縮空氣中的油霧對活塞進行潤滑。也有小部分免潤滑氣缸。
四、氣缸工作原理：
  根據工作所需力的大小來確定活塞桿上的推力和拉力。由此來選擇氣缸時應使氣缸的輸出力稍有余量。若缸徑選小了，輸出力不夠，氣缸不能正常工作；但缸徑過大，不僅使設備笨重、成本高，同時耗氣量增大，造成能源浪費。在夾具設計時，應盡量采用增力機構，以減少氣缸的尺寸。 2：下面是氣缸理論出力的計算公式：F：氣缸理論輸出力（kgf) F′：效率為85%時的輸出力（kgf）－－（F′=F×85%）D：氣缸缸徑（mm)P：工作壓力（kgf/C㎡） 例：直徑340mm的氣缸，工作壓力為3kgf/cm2時，其理論輸出力為多少?芽輸出力是多少? 將P、D連接，找出F、F′上的點，得：F=2800kgf；F′=2300kgf 在工程設計時選擇氣缸缸徑，可根據其使用壓力和理論推力或拉力的大小，
